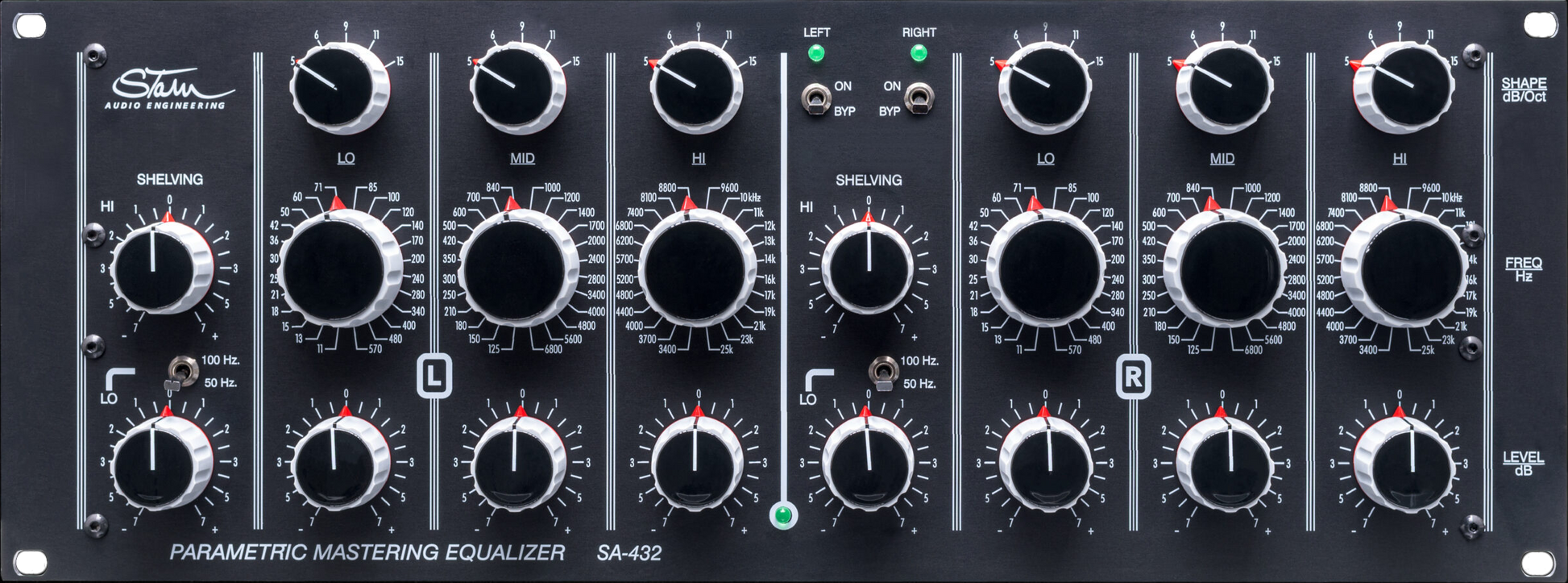

El santo grial de los ecualizadores de masterización. Una réplica 1:1 del icónico Sontec MES-432
El Sontec MES-432 fue uno de los primeros ecualizadores de estudio estéreo totalmente paramétricos fabricados a mediados de los años 70. Con interruptores totalmente escalonados, precisión quirúrgica y amplificadores operacionales extremadamente musicales, este ecualizador se abrió camino en prácticamente todos los discos exitosos de los años 80 y 90 y todavía se utiliza hasta el día de hoy como el ecualizador de referencia para los ingenieros de masterización de todo el mundo.
Los amplificadores operacionales
En el corazón de cada Sontec MES-432 encontrará seis amplificadores operacionales discretos HS2030 y seis HS6000. Ningún otro amplificador operacional suena igual y no se debe usar ningún otro en este circuito. Después de 2 años de mediciones meticulosas, audición de piezas y pruebas de escucha, aplicamos ingeniería inversa con éxito a estos amplificadores, que son totalmente compatibles con los originales. Los amplificadores operacionales originales eran conocidos por ser poco fiables e inestables, por lo que aprovechamos esta oportunidad para mejorar el diseño original con una mejor disipación de calor, dejándolos sin encapsular para una mayor estabilidad y longevidad, que era una de las principales preocupaciones del original. Al igual que la unidad original, funcionan a +-28 V para un mayor margen dinámico y son completamente discretos con 13 transistores en cada amplificador operacional. El SA-432 cuenta con un total de seis HS2030 y seis HS6000 aplicados mediante ingeniería inversa por unidad
El circuito
Utilizar los DOA originales, además de respetar el esquema y circuito originales, nos permitió revivir esta legendaria unidad de forma estable y fiel. El Q se ha respetado y es 100 % fiel al original. Se han implementado interruptores escalonados con resistencias de tolerancia del 1 % para una adaptación estéreo perfecta y precisa, además de una fácil recuperación. Con pasos de 0,5 dB para los primeros 3 dB, es ideal para masterización. Las tres bandas paramétricas ofrecen amplios rangos de frecuencia superpuestos para la modelación del tono musical.
El diseño del filtro es un filtro Bridged-T en el bucle de retroalimentación de un amplificador operacional. Si se activa el bypass, solo se omite la sección del filtro. La sección del amplificador, con sus amplificadores operacionales HS2030, sigue activa, igual que en el original. Una matriz Mid-Side conmutable para ingenieros de masterización está disponible como actualización opcional (500 USD).
Componentes superiores
Cada SA-432 viene con un transformador toroidal fabricado en el Reino Unido con un núcleo de alta calidad y una fuente de alimentación de última generación para garantizar un funcionamiento completamente silencioso con condensadores Panasonic. Cada banda utiliza resistencias con una tolerancia del 1 % y condensadores WIMA MPK y de poliestireno compatibles, así como conectores XLR Neutrik, que se han implementado con perillas de la época
Especificaciones técnicas
- Circuito original y esquema
- Tres bandas paramétricas con 24 frecuencias cada una
- Seis amplificadores operacionales HS2030
- Seis amplificadores operacionales HS6000
- Estante bajo (50 y 100 Hz conmutables) y estante alto (10 kHz)
- Bypass de filtro
- Condensadores Panasonic, de polietileno y Wima
- Resistencias de precisión con tolerancia del 1 %
- Interruptores de masterización totalmente escalonados
- Selector de interruptor de voltaje (115 V o 230 V)
- Hecho a mano en Chile
- 4U, 300 mm de profundidad
- Garantía de 2 años
