El santo grial de los ecualizadores de masterización. Una réplica 1:1 del icónico Sontec MES-432.
El Sontec MES-432 fue uno de los primeros ecualizadores de estudio estéreo totalmente paramétricos fabricados a mediados de los años 70. Con interruptores totalmente escalonados, precisión quirúrgica y amplificadores operacionales extremadamente musicales, este ecualizador se abrió camino en prácticamente todos los discos de éxito de los años 80 y 90 y todavía se usa hasta el día de hoy como el ecualizador de referencia para los ingenieros de masterización de todo el mundo.
Los amplificadores operacionales

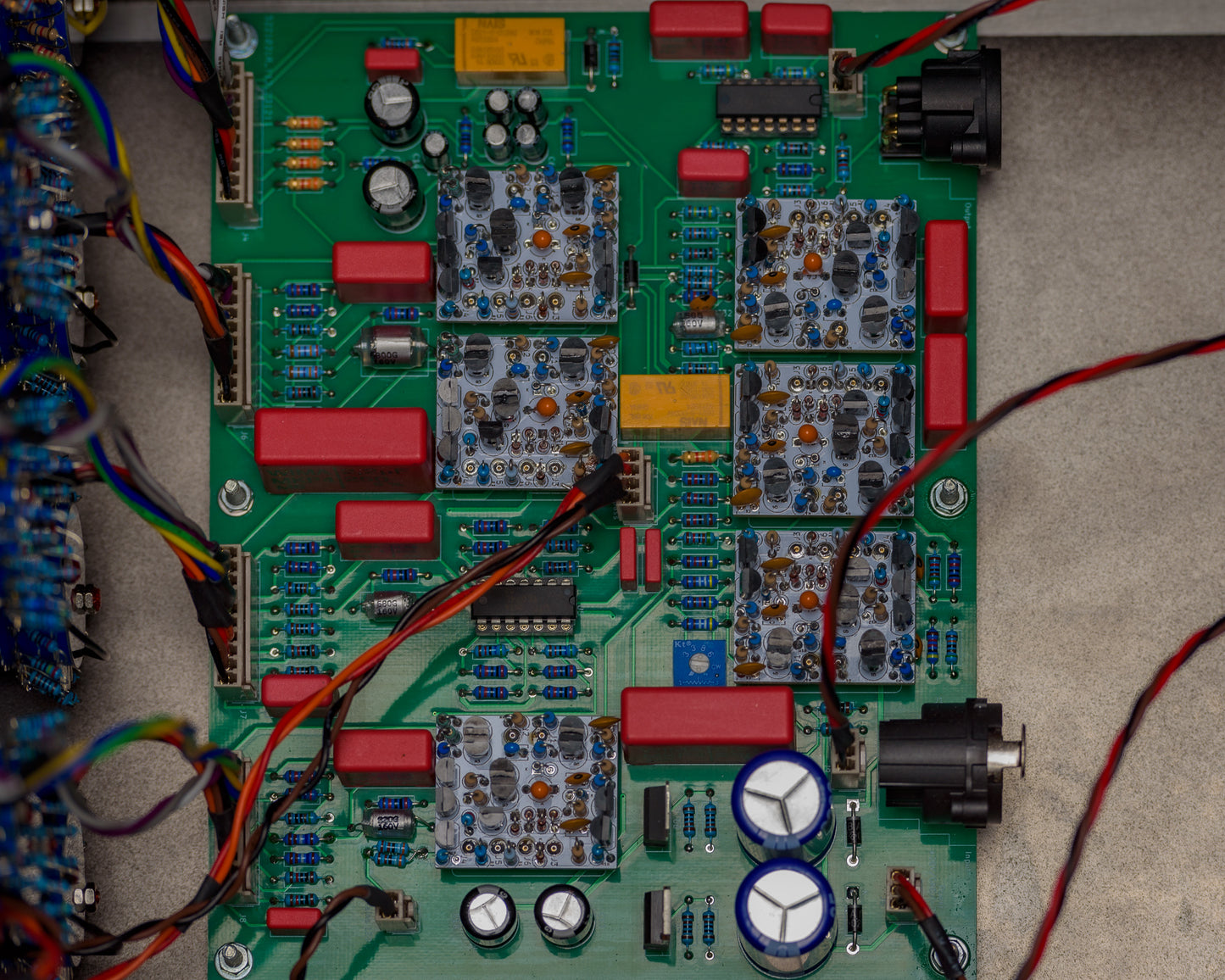

En el corazón de cada Sontec MES-432 encontrará seis amplificadores operacionales discretos HS2030 y seis HS6000. Ningún otro amplificador operacional suena igual y no se debe utilizar ningún otro amplificador operacional en este circuito. Después de 2 años de mediciones meticulosas, audición de piezas y pruebas de escucha, logramos realizar ingeniería inversa con éxito para estos amplificadores que son totalmente compatibles con los originales. Los DOA originales eran famosos por ser poco confiables e inestables, por lo que aprovechamos esta oportunidad para mejorar el diseño original con una mejor disipación de calor dejándolos sin encapsular para una mayor estabilidad y longevidad, que era una de las principales preocupaciones con el original. Al igual que la unidad original, funcionan a +-28 V para un margen extendido y son completamente discretos con 13 transistores en cada amplificador operacional. El SA-432 cuenta con un total de seis HS2030 y seis HS6000 con ingeniería inversa por unidad.
El circuito
Utilizando los DOA originales y respetando el esquema y circuito originales, pudimos devolverle la vida a esta legendaria unidad de una manera estable y fiel. El Q se ha respetado y es 100% fiel al original. Se han implementado interruptores totalmente escalonados con resistencias de tolerancia del 1% para una adaptación estéreo perfecta y quirúrgica y una fácil recuperación. Con sus pasos de 0,5 dB para los primeros 3 dB, es perfectamente adecuado para el trabajo de masterización. Las tres bandas paramétricas ofrecen rangos de frecuencia amplios y superpuestos para dar forma al tono musical.
El diseño del filtro es un filtro Bridged-T en el bucle de retroalimentación de un amplificador operacional. Si habilita la derivación, solo se omite la sección del filtro. La sección del amplificador con sus amplificadores operacionales HS2030 sigue activa, como en el original. Se puede agregar una matriz Mid-Side conmutable para ingenieros de masterización como una actualización opcional (500 USD).
Componentes superiores
Cada SA-432 viene con un transformador toroidal fabricado en el Reino Unido con un núcleo de alta calidad y una fuente de alimentación de última generación para garantizar un funcionamiento completamente silencioso con los condensadores Panasonic. Cada banda utiliza resistencias con una tolerancia del 1 % y condensadores WIMA MPK y de poliestireno combinados, así como conectores XLR Neutrik con perillas de época correcta.
Especificaciones técnicas
- Circuito original y esquema
- Tres bandas paramétricas con 24 frecuencias cada una
- Seis amplificadores operacionales HS2030
- Seis amplificadores operacionales HS6000
- Estante bajo (50 y 100 Hz conmutables) y estante alto (10 kHz)
- Anulación de filtro
- Condensadores Panasonic, Polietileno y Wima
- Resistencias de precisión con tolerancia del 1 %
- Interruptores de masterización totalmente escalonados
- Selector de interruptor de voltaje (115 V o 230 V)
- Hecho a mano en Chile
- 4U, 300 mm de profundidad
- Garantía de 2 años
