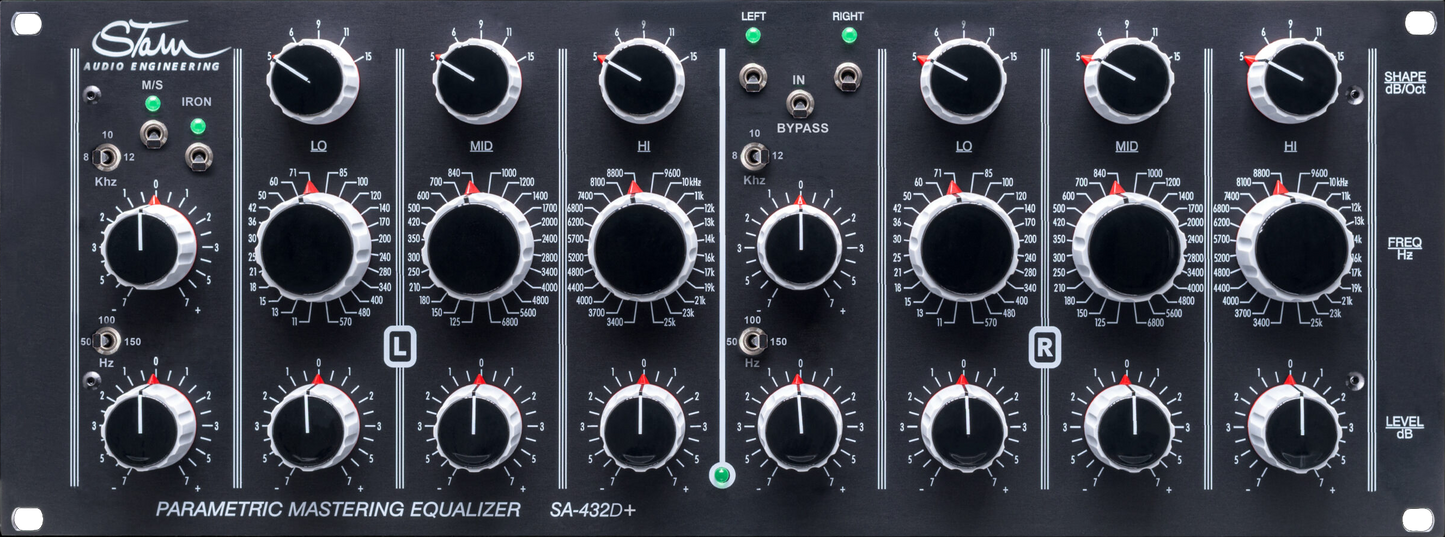

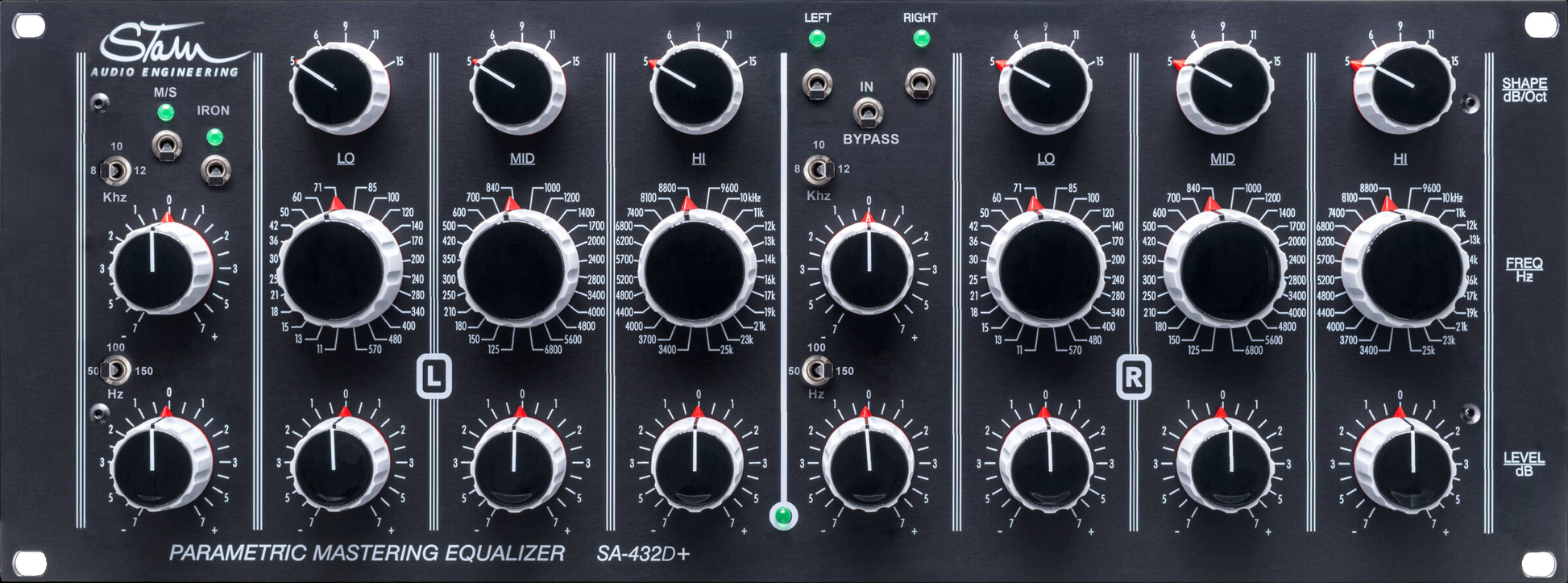

Una réplica 1:1 del icónico Sontec 432D9.
El Sontec MES-432 fue uno de los primeros ecualizadores de estudio estéreo totalmente paramétricos fabricados a mediados de los 70. Con interruptores totalmente escalonados, precisión quirúrgica y amplificadores operacionales extremadamente musicales, este ecualizador se abrió camino en prácticamente todos los discos de éxito de los 80 y 90, y todavía se utiliza hasta el día de hoy como el ecualizador de referencia para los ingenieros de masterización de todo el mundo
Utilizada por algunos de los ingenieros más exigentes del mundo, la variante Sontec MES-432D9D incorporó un selector de frecuencia de dos posiciones para la sección de agudos (8 kHz y 12 kHz) en lugar de los 10 kHz fijos de la variante C. Para ofrecer a nuestros clientes un extra, añadimos las tres posiciones, además de una tercera posición en la sección de graves (150 Hz). El SA-432D+ incluye 8 kHz, 10 kHz y 12 kHz para la sección de agudos y una posición adicional de 150 Hz para el selector de graves, además de Iron Mod, Mid/Side y True Bypass.
Los amplificadores operacionales
En el corazón de cada Sontec MES-432D encontrará seis amplificadores operacionales discretos HS2030 y seis HS6000. Ningún otro amplificador operacional suena igual y no debería usarse en este circuito. Tras dos años de meticulosas mediciones, audición de piezas y pruebas de escucha, logramos aplicar ingeniería inversa a estos amplificadores, que son totalmente compatibles con los originales. Los amplificadores originales DOA eran conocidos por su poca fiabilidad e inestabilidad, por lo que aprovechamos esta oportunidad para mejorar el diseño original con una mejor disipación de calor, dejándolos sin encapsular para mayor estabilidad y longevidad, una de las principales preocupaciones del original. Al igual que la unidad original, funcionan a +-28 V para un mayor margen dinámico y son completamente discretos con 13 transistores en cada amplificador operacional. El SA-432 cuenta con un total de seis HS2030 y seis HS6000 aplicados mediante ingeniería inversa por unidad.
El circuito
Utilizar los DOA originales y respetar el esquema y el circuito originales nos permitió revivir esta legendaria unidad de forma estable y fiel. El Q se ha respetado y es 100 % fiel al original. Se han implementado interruptores totalmente escalonados con resistencias de tolerancia del 1 % para una adaptación estéreo perfecta y precisa, y una fácil recuperación. Con sus pasos de 0,5 dB para los primeros 3 dB, es perfectamente adecuado para trabajos de masterización. Las tres bandas paramétricas ofrecen amplios rangos de frecuencia superpuestos para la modelación del tono musical
El diseño del filtro es un filtro en T puenteado en el bucle de retroalimentación de un amplificador operacional. Si se activa la derivación, solo se desvía la sección del filtro. La sección del amplificador, con sus amplificadores operacionales HS2030, sigue activa, igual que en el original.
Características añadidas
El SA-432D+ viene con las siguientes características añadidas:
- Operación central/lateral
- Transformadores conmutables (Iron Mod)
- Selector de frecuencia de estante bajo adicional (150 Hz)
- Selector de frecuencia adicional de estantería alta de 10 kHz
- True Bypass en la placa frontal
Componentes superiores
Cada SA-432 viene con una fuente de alimentación de última generación para garantizar un funcionamiento completamente silencioso con condensadores Panasonic. Cada banda utiliza resistencias con una tolerancia del 1 % y condensadores WIMA MPK y de poliestireno compatibles, así como conectores Neutrik XLR que se han implementado con perillas de época correcta
Especificaciones técnicas
- Circuito original y esquema 432D
- Tres bandas paramétricas con 24 frecuencias cada una
- Seis amplificadores operacionales HS2030
- Seis amplificadores operacionales HS6000
- Estante bajo de tres posiciones (50 Hz, 100 Hz y 150 Hz)
- Estante alto de tres posiciones (8 kHz, 10 kHz y 12 kHz)
- Anulación de filtro en el canal izquierdo y derecho
- Operación M/S
- Mod de hierro incluido
- Interruptor de encendido en la placa frontal
- Condensadores Panasonic, de polietileno y Wima
- Resistencias de precisión con tolerancia del 1%
- Interruptores de masterización totalmente escalonados
- Selector de interruptor de voltaje (115 V o 230 V)
- Hecho a mano en Chile
- 4U, 300 mm de profundidad
- Garantía de 5 años
